聯軸器是機械裝置中常用的部件，主要用于聯接軸與軸，以傳遞運動與轉矩，也可用作安全裝置。聯軸器用于將兩軸聯接在一起，機器運轉時兩軸不能分離，只有在機器停車時才可將兩軸分離；聯軸器種類繁多，在選用標準件或自行設計時應考慮：傳遞轉矩大小、轉速高低、扭轉剛度變化、體積大小、緩沖吸振能力等因素。

今天100唯爾教育小編就結合100唯爾教育《機械設計》課程及其VR仿真資源來介紹下聯軸器的分類以及如何選擇聯軸器。

一、聯軸器的分類

1.剛性聯軸器：被聯接兩軸間的各種相對位移無補償能力，故對兩軸對中性的要求高。當兩軸有相對位移時，會在結構內引起附加載荷。這類聯軸器的結構比較簡單。

圖為100唯爾教育凸緣聯軸器

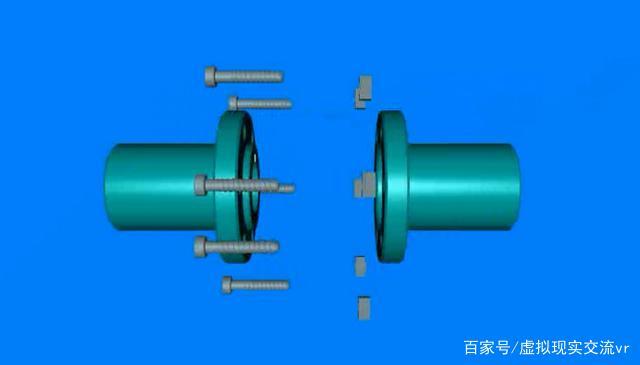

凸緣聯軸器是把兩個帶有凸緣的半聯軸器用普通平鍵分別與兩軸連接，然后用螺栓把兩個半聯軸器連成一體，以傳遞運動與轉矩。

2.撓性聯軸器：對被聯接兩軸間的各種相對位移有補償能力，進一步分為：

①無彈性元件撓性聯軸器：聯軸器具有撓性，可補償兩軸的相對位移。但因無彈性元件，故不能緩沖減振。

圖為100唯爾教育十字滑塊聯軸器

十字滑塊聯軸器由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。

圖為100唯爾教育滑塊聯軸器

滑塊聯軸器與十字滑塊聯軸器相似，只是兩邊半聯軸器上的溝槽很寬，并把原來的中間盤改成兩面不帶凸牙的方形滑塊，且通常用夾布膠木制成。由于中間滑塊的質量減小，又具有彈性，故具有較高的限轉速。

圖為100唯爾教育齒式聯軸器

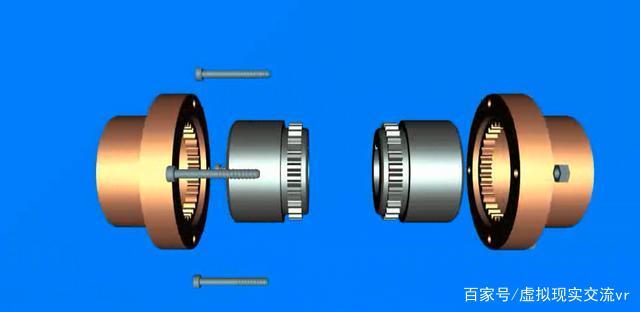

齒式聯軸器由兩個帶有內齒及凸緣的外套筒和兩個帶有外齒的內套筒組成。兩個內套筒分別用鍵和兩軸連接，兩個外套筒用螺栓連成一體，依靠?jī)?nèi)外齒相嚙合以傳遞轉矩。

圖為100唯爾教育滾子鏈聯軸器

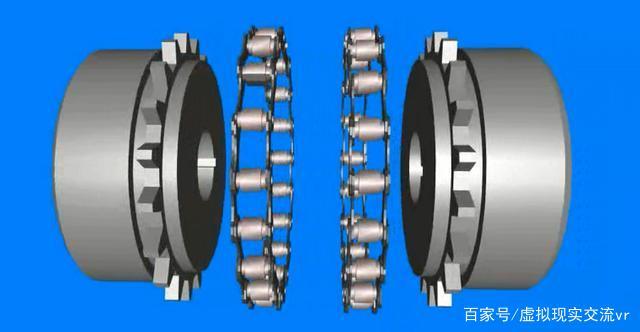

滾子鏈聯軸器的特點是結構簡單，尺寸緊湊，質量小，裝拆方便，維修容易、價廉并具有一定的補償性能和緩沖性能，但因鏈條的套筒與其相配件間存在間隙，不宜用于逆向轉動，起動頻繁或立軸傳動。同時由于受離心力影響也不宜用于高速傳動。

②有彈性元件撓性聯軸器：因聯軸器中裝有彈性元件，不僅可以補償兩軸間的相對位移，而且具有緩沖減振的能力。彈性元件所能儲蓄的能量越多，則聯軸器的減振能力越強。這類聯軸器的品種多，應用廣泛。

圖為100唯爾教育彈性套柱銷聯軸器

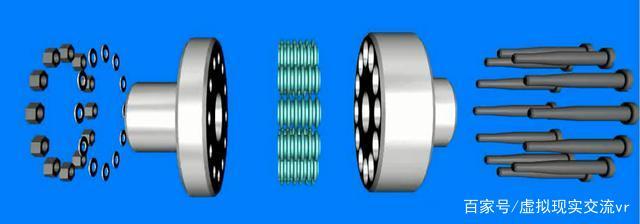

彈性套柱銷聯軸器的構造與凸緣聯軸器相似，只是用套有彈性套的柱銷代替了連接螺栓。因?yàn)橥ㄟ^(guò)蛹裝的彈性套傳遞轉矩，故可緩沖減振。

二、聯軸器的選擇

大多數聯軸器已經標準化或規格化，一般機械設計者的任務是選用聯軸器，選用的基本步驟為：

1.選擇聯軸器的類型

應了解工作載荷的大小和性質、轉速高低、工作環境等，結合常用聯軸器的性能、應用范圍及使用場合選擇聯軸器的類型。

①低速、剛性大的短軸可選用剛性聯軸器；

②低速、剛性小的長軸可選用無彈元件撓性聯軸器；

③傳遞轉矩較大的重型機械選用齒式聯軸器；

④對于高速、有振動和沖擊的機械，選用彈性元件撓性聯軸器；

⑤軸線位置有較大變動的兩軸，應選用萬向聯軸器；

⑥有安全保護要求的軸，選用安全聯軸器。

2.計算聯軸器的計算轉矩：!

T為聯軸器所傳遞的公稱轉矩。KA為工作情況系數。

3.確定聯軸器的型號

按Tca≤[T]，由聯軸器標準確定聯軸器型號，[T]為聯軸器的許用轉矩。

4.校核轉速

被聯接軸的轉速n，不應超過聯軸器許用的轉速nmax，即：n≤nmax

5.協調軸孔直徑

被聯接兩軸的直徑和形狀（圓柱或圓錐）均可以不同，但必須使直徑在所選聯軸器型號規定的范圍內，形狀也應滿足相應要求。

6.規定部件相應的安裝精度

聯軸器允許軸的相對位移偏差是有一定范圍的，因此，必須保證軸及相應部件的安裝精度。

7.進行必要的校核

聯軸器除了要滿足轉矩和轉速的要求外，必要時還應對聯軸器中的零件進行承載能力校核，如對非金屬元件的許用溫度校核等。
